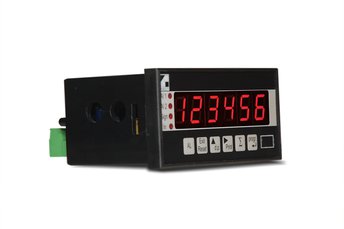

MPCT301 P6 REGOLATORE

Strumento a 6 cifre nel contenitore 48×96 per conteggio di impulsi, RPM, frequenzimetro, produzione ora e timer. Possibilità di 3 allarmi a relè, uscite analogiche e seriali.

Art: MPCT301 P6

Descrizione generale

Il modello MPCT301 P6 é uno strumento programmabile come totalizzatore monodirezionale, contagiri, frequenzimetro, produzione ora oppure conta secondi (timer).

Lo strumento offre le seguenti funzioni:

  • memorizzazione del dato allo spegnimento
  • conteggio su 6 cifre
  • ingressi da encoder, sensori amplificati NPN, PNP o da contatto meccanico
  • uscite analogiche (4÷20mA, 0÷20mA o 0÷10V)
  • uscite seriali bidirezionali optoisolate (RS485 half duplex)
  • possibilità di conteggio “up” oppure “down”
  • programmazione di una cifra di preset per conteggi down (contatore e contasecondi)
  • fattore di divisione programmabile da 1 a 65535
  • fattore di moltiplicazione programmabile da 1 a 65535
  • in modalità contasecondi sono programmabili 8 scale
  • in modalità contasecondi é possibile selezionare un funzionamento come temporizzatore (hold e reset), cronometro (start, stop, reset), pausa-lavoro
  • funzione conteggio totale
  • 3 uscite di allarme con relè 5A
  • allarmi in modalità RPM, PROD. H e FREQ.: soglia o finestra
  • allarmi in modalità contaimpulsi e contasecondi: manuale, manuale con stop o automatico

Descrizione tecnica

  • Alimentazione trasduttori: 16Vdc/50 mA non regolato a richiesta 5Vdc 20 mA
  • Frequenza max di ingresso totaliz.: 10KHz
  • Frequenza max di ingresso RPM: 10KHz
  • Uscita a relè in scambio: 5A / 250Vac
  • Caratteristiche uscita analogica:
    • Uscite analogiche: 4÷20mA – 0÷20mA – 0÷10V
    • Carico massimo per uscita in corrente: 400Ω
    • Carico minimo per uscita in tensione: 1KΩ
    • Risoluzione: 12 bit
  • Alimentazione: 90÷260 Vac/Vdc, 20÷30 Vac/Vdc
  • Potenza assorbita: 5 W
  • Temperatura max di funzionamento.: 50 °C
  • Altezza cifre: 13 mm
  • Dimensioni: 48×96 (75 mm. di profondità)
  • Dima di foratura: 44,5 mm (h) x 92,5 mm (l)
  • Peso: 250 g
  • Fissaggio: con staffe

OPZIONI E USCITE SERIALI:

  • SR1÷3: 1÷3 allarme/i a relè
  • OAP: Uscite analogiche (4÷20mA, 0÷20mA, 0÷10V)
  • V5: Tensione trasduttore 5Vdc / 20mA
  • IBT: Ingresso IBT
  • Cod. 2: RS 422 bidirezionale
  • Cod. 3: RS 485 bidirezionale
  • Cod. 4: RS 232 bidirezionale
  • Cod. 12: RS 422 optoisolata bidirezionale
  • Cod. 13: RS 485 optoisolata bidirezionale
  • Cod. 14: RS 232 optoisolata bidirezionale
