BONETTI 1080

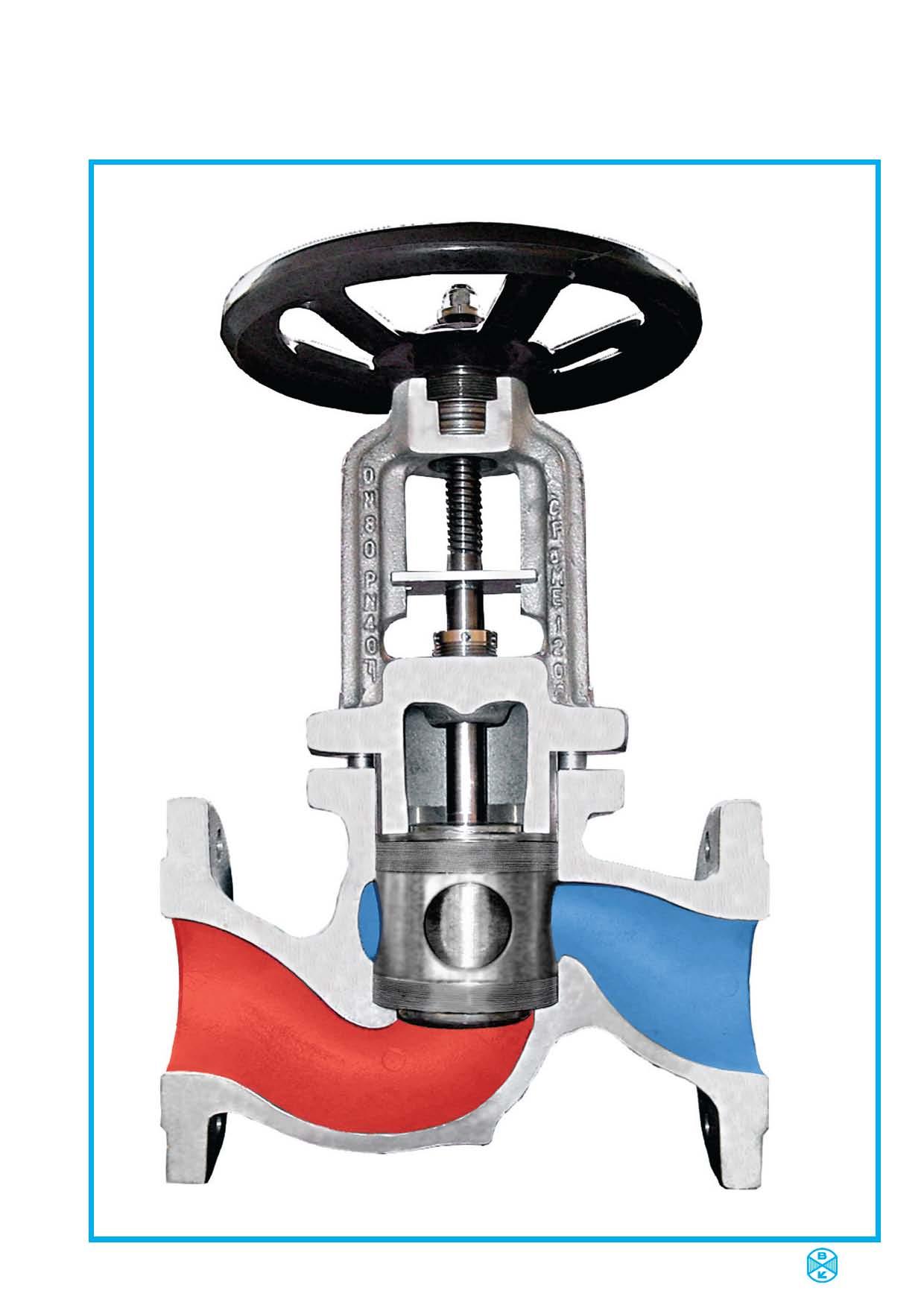

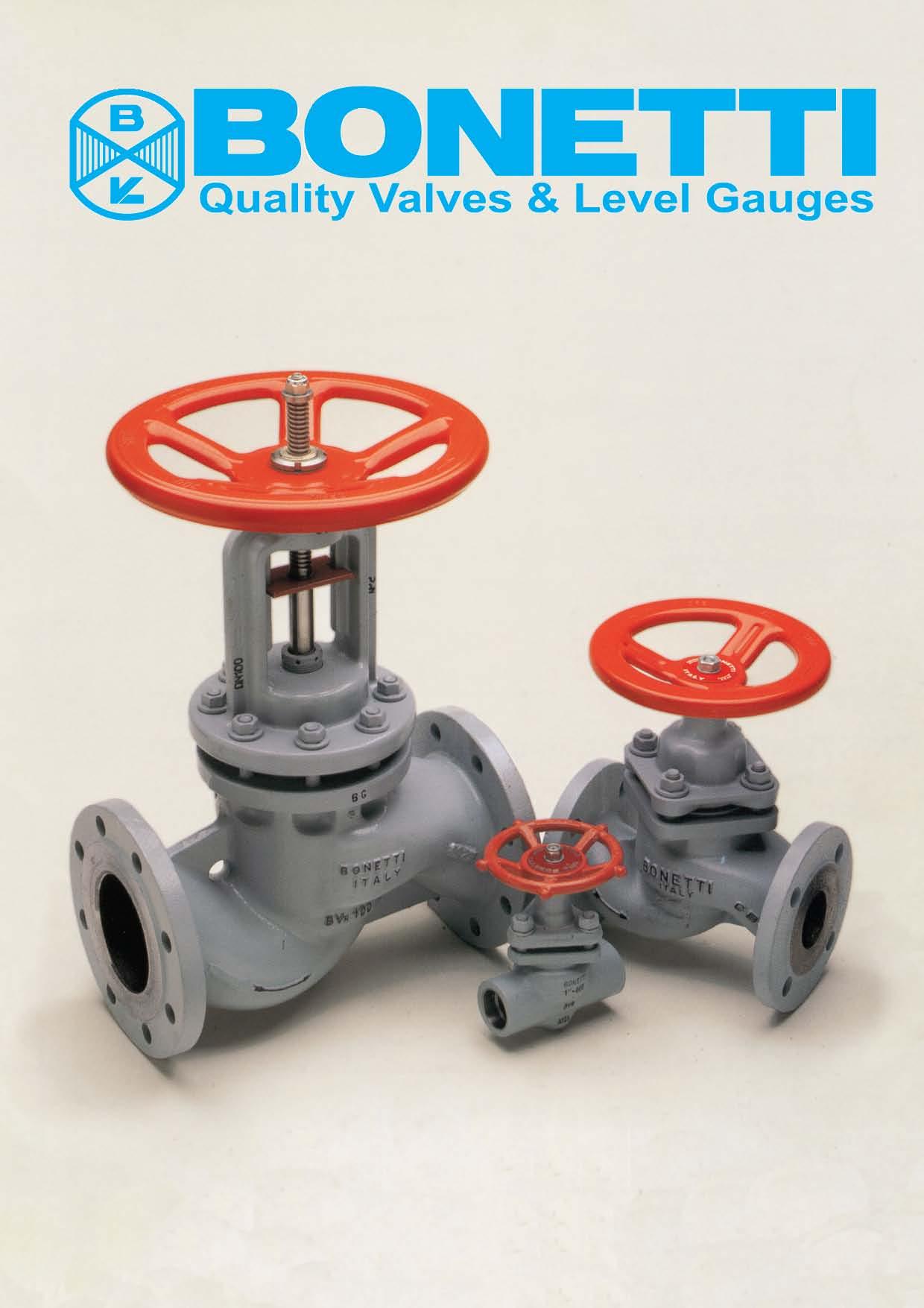

Valvola di intercettazione a stantuffo flangiata, art.1080,

corpo in acciaio, acciaio inox o ghisa sferoidale,

DN10 / 50

Art: 1080

Descrizione generale

Valvole di intercettazione a via dritta, flusso avviato, tipo BV BVR
Estremità flangiate secondo DIN 2545 – (UNI 2223) PN 40
Rating: DIN 2401 - PN 40
Dimensione da DN 10 a DN 50

Descrizione tecnica

  • Passaggio pieno – BV
  • Passaggio ridotto – BVrR – a richiesta
  • Le flange sono finite con gradino di tenuta UNI 2229, forate
    A richiesta, anziché come indicate sub 2, le valvole possono essere fornite con flange lavorate:

    • con incamerature semplici femmina DIN 2225, oppure
    • con incamerature doppie femmina DIN 2226
  • La lunghezza del corpo (A) è in accordo alla DIN 3202 – F1
  • Le Esecuzioni Costruttive di corrente disponibilità sono:
    • F - PN 40
    • F – PN 40
    • M/H - PN 40
    • GS - PN 40
  • Per il rating corrispondente all’Esecuzione Costruttiva, vedi pagina 2.
